背景

海底管缆埋设机器人是一种专门用于在海床上进行“开沟+管缆埋敷”作业的高端海工智能装备，它们有一个英文学名叫做Seabed Trencher，因此直译过来为：海底挖沟机。随着海底通信、海上油气开发和海上风电等行业的发展，对海底开沟和管缆埋设作业的需求日益增长，海底挖沟机也发挥不可替代的作用，使用挖沟机进行开沟作业将海底电缆、光缆、管道等埋入海床以下，既可以避免洋流冲刷导致管缆移位和磨损，又可以避免船锚等的人为活动的刮蹭等，还可以建立足够的保密性，从而提高设施的安全性和生存能力。

本文将通过专业视角告诉大家，海底挖沟机都有哪些主要类型，特别是不同作业场景、工况该如何选用最合适的机型。选择合适的机型并不容易，特别是在路由调查工作不充分的情况下，选择错误会给施工带来极大不便，往往有时候不一定是设备或人的问题。本文会教会大家一些基础的方法，避免掉坑。

一、海底管缆埋设机器人的分类

过去几十年，欧洲公司根据作业环境、作业方式、作业对象的不同，将海底挖沟机整机设计为履带行进式挖沟机、拖曳式挖沟机、可悬浮式挖沟机三大平台。

此外，挖沟机的开沟工具有高压水射流开沟模式、犁刀拖曳式开沟模式，也有链锯、轮锯等开沟模式，其中，犁刀开沟和链锯（链式）、轮锯（盘状旋削式）、凿头（柱状铣削式）开沟为了区别于高压射流开沟，统称为机械式开沟。射流式开沟适用于软质底质，比如砂质、砂混泥质海床等；犁式开沟器适合砂质、软黏土质海床；链锯轮锯开沟更适合砾石、硬质黏土、岩石等海床底质。

冲射开沟模式是指挖沟机搭载有高压水射流冲射机构，可借助自行进机构如履带行驶（履带行进式挖沟机），亦可经改装后加装拖曳滑靴由水面船舶拖曳被动行进（拖曳冲射式挖沟机），甚至可以在开沟过程中由挖沟机自配的螺旋桨推进行驶（可悬浮式挖沟机），可见高压冲设开沟可适应几乎所有的挖沟机平台。在运动过程中挖沟组件持续喷出高压水射流冲刷下方的海床，使埋缆路线上的土壤流化，电缆就会在自身重力作用下下沉到沟渠底部，随后沟渠两侧流态化的泥土会缓慢回淤并掩盖在电缆上方，实现一定深度的掩埋，也可加装压缆组件迫使缆线在开沟过程中保持在沟渠底部。高压射流开沟，常规开沟深度可达3米至5米，依据机构和功率的不同，针对某些特种工况作业，通过更换冲射组件，多次开沟深度甚至可达8-10米。

一台完整的挖沟机主要由搭载开沟作业工具的整机平台组成，因此，以上三大平台可以同不同的开沟组件相组合。但要注意的是，它们并非可以完全自由组合，为什么呢，相信大家读完全篇文章后会有一定理解，我们先说结果，下面是不同类型挖沟机的最佳能力范围:

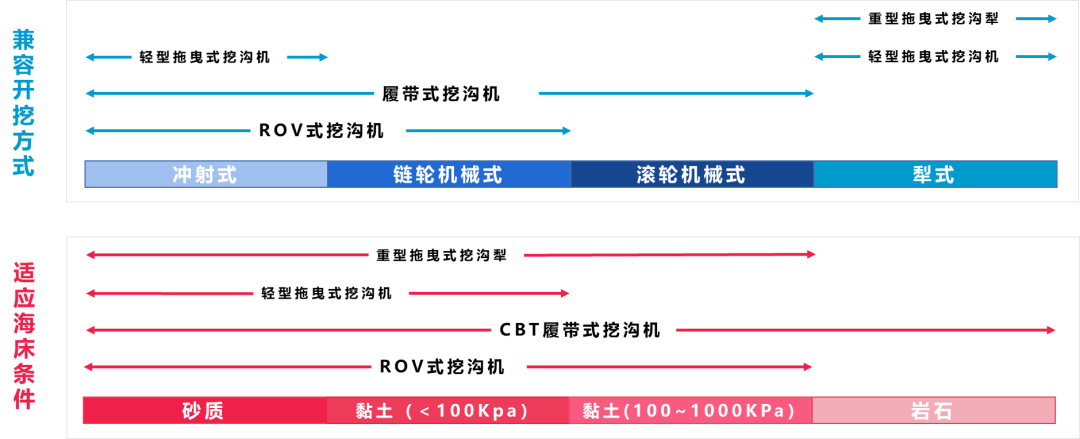

图 不同类型挖沟机的最佳能力范围（版权：深海智人）

1. 履带行进式挖沟机

履带行进式挖沟机完全依赖履带在海床上行驶，可采用冲射式或链锯、轮锯开沟模式。

履带行进式挖沟机，由于整机采用全开架式结构，不安装或安装极有限的浮力设施，因此即使在水下也具有比较大的自身重量，可以有效抵御外部环境如洋流、开沟反作用力的干扰，确保能够平稳着陆、施工。一般适合用于洋流较大的近海海域，由于其较大的水下重量，则不太适合太深的水域，因为吊放如此重量的设备需要钢丝缆绳，机器本身加上深水缆绳的重量，会使水面吊机不堪负重。此外，考虑到整机水下重量比较重，为了避免大深度开沟作业时可能导致的塌方下陷，履带式挖沟机的开沟作业部通常安装在尾部，便可以实现较好的作业效果。因此，履带行进式挖沟机，最适合的作业场景是近海浅海大深度管缆埋设作业，比如海上风电行业的铺缆作业，近海大陆架油气海底管缆的埋设等。其中，特别欧洲国家，海上风电几乎全部采用履带行进式挖沟机进行海底电缆施工。

深海智人自主研制，具有自主知识产权的“金牛座”海底挖沟机，配备有履带自行走机构和高压水射流冲射机构、强劲的动力系统和稳定的液压系统，最大可以抵抗5级洋流，整机功率超过1600马力，设计最大适应水深500米，最大单次冲射开沟能力达5米。且整机采用模块化设计，可根据实际工况需要适应不同海床地质和不同埋敷深度的需求更换、加装机械开沟组件满足硬质黏土质、岩石质海床；适度加装浮力材料，更换滑靴模式满足软质或极软质海床。结合国内沿海风电场海底情况来看，金牛座适用于绝大部分的电缆埋敷场景。并且，金牛座机器人配备了精准稳定的伺服控制系统和液控系统，能够精确控制埋缆深度、自适应缆线轨迹、履带防打滑自动调节、作业安全策略等，这些都是在海上抵御外部复杂环境干扰、稳定实现作业目标的有力保障。

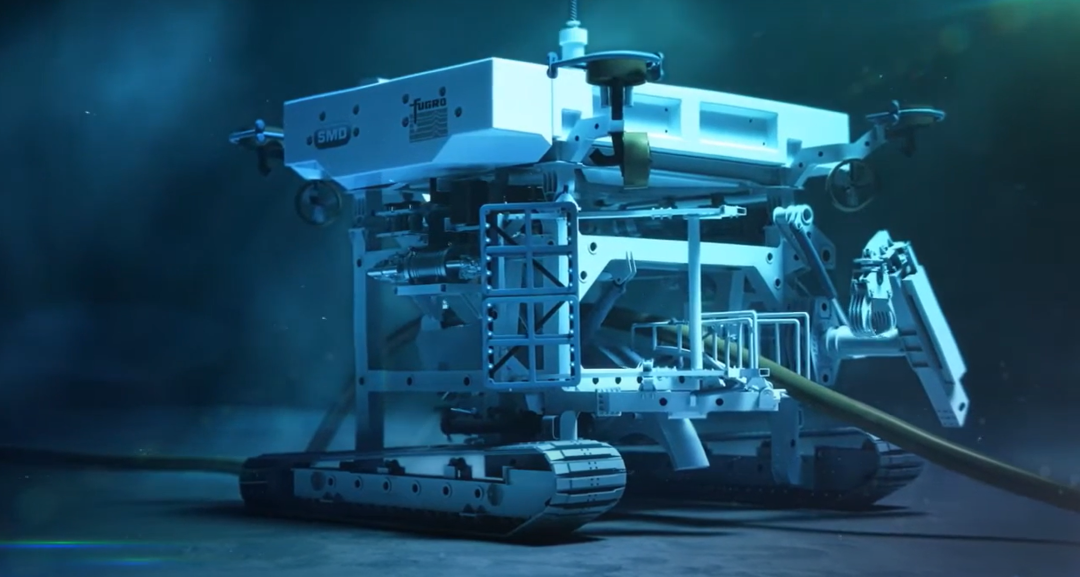

图  “深海智人”研制的亚洲最大的履带行进式海底挖沟机

2. 可悬浮式挖沟机

以上讲到，履带行进式挖沟机因为水下自重很重，不适合深水作业，那如何解决这一瓶颈呢？直接加装浮力设施吗？恐怕没那么简单。试想一下，履带式挖沟机的开沟作业部通常置于尾部，如果简单地给机体上面加装浮力材料，会造成机器尾重脚轻，无法在水中保持平衡；另外如果机器在水中的重量过轻，也会导致履带和海床地面的摩擦力不够，无法正常行驶。

因此，要设计一台深水挖沟机，除了降低水下重量以外，我们还需要解决整机重量中心平衡的问题，行进驱动力的问题！想清楚以后，我们将履带式挖沟机的作业部安装于挖沟机的正下方使重心前移，在挖沟机的正上方集成浮力材料使重量减轻，安装几台螺旋桨让挖沟机重新获得驱动力，一台深水可悬浮式挖沟机便成功实现！

可悬浮式挖沟机水中重量轻，运动灵活，可以采用飞行模式，越过海沟，海山等障碍物，但是在水下的重量轻也导致了机器稳性容易受到作业环境的干扰，造成开沟深度相对较浅，面对较为坚硬的海床，施工效率和效果通常一般。因此多用于复杂海床构造且水深在500至2000多米的海底光缆、或几百米水深的油气脐带缆、软管的铺设工作（深水光缆的埋深要求一般不会太高）。不建议在洋流较大的近浅海海域使用可悬浮式挖沟机。

图   可悬浮式海底管缆埋设机器人

3. 拖曳犁式挖沟机

海底拖曳犁式挖沟机分为采用犁刀破土开沟的形式，以及将高压射流开沟组件集成在拖曳式机架上进行开沟两种模式。工作原理类似于陆地上的犁耕操作，是利用自身犁刀在拖船的带动下开出沟槽的方式进行作业的。按照开出的沟槽形状可以将犁式挖沟机分为V型犁式挖沟机和矩形犁式挖沟机两种。V型犁式挖沟机开沟截面面积较大，沟槽形状为V型，开口较大，常见于钢管埋设作业；矩形开沟犁开沟面积较小，截面狭长且为矩形，常见于缆线埋设作业。

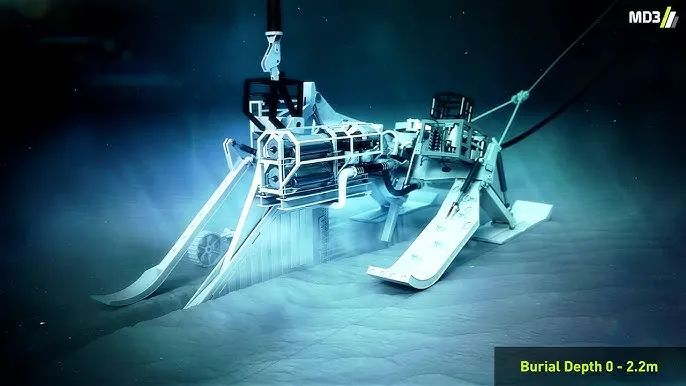

图 大型海底硬管埋设拖曳式挖沟机

拖曳式挖沟机根据常用工作水深的不同，又可以分为简易拖曳式水喷犁和深海拖曳式埋设犁。两种机器人作业时均由母船拖曳前进，本体活动能力有限，浅水拖曳式水喷犁常适用于水深500米以内的管缆敷设作业，深海拖曳式埋设犁则可以在深度等级1500-2000米的海底施展拳脚，完成数百公里长距离内的光缆铺设作业。

 图   轻型光电缆拖曳式挖沟机

拖曳犁式挖沟机由于在开挖之前需要犁刀刺入海床,因此在开沟前和结束开沟后都需要提前布放开沟犁,并调节犁刀和滑靴角度,确保挖沟深度达标。挖沟犁挖沟过程中，要求沿着海管路由保持一定的挖沟深度行进，在行进过程中通常遇到高低起伏海床、不同类型土壤等情况，挖沟犁姿态极为关键。拖曳犁式挖沟机目前主要的技术难点主要有以下几个方面：

(1)方向控制。通过GPS水面导航和动力定位系统等控制施工母船沿海管路由行进，施工母船拖曳挖沟犁沿路由行进。由于拖曳缆长度较长，且海管铺设路由非规整的直线，因而还需对挖沟犁进行方向微调，保持海管始终位于挖沟犁中心位置。通过高清相机和导向架力传感器，判断海管在导向架内位置和受力，通过转向机构向导向架受力一侧移动，直至海管位于导向架中心，受力在允许值之内。

(2) 沟深控制。滑靴在挖沟中起到支撑和调节挖沟深度作用，增大挖沟机和海床的接触面积防止挖沟犁下陷。遇到海管两侧海床不平整时，海床较低侧滑靴高度不变，提升海床较高侧滑靴高度，从而保持挖沟犁水平和挖沟深度不变。如挖沟犁前海床高度增大时，则同时提升左右两侧滑靴，保证海床高度变化前后挖沟深度不变，减少海管因沟深变化产生弯曲应力。

(3) 浮力调整。挖沟过程土壤类型变化，土壤剪切力和承载力不同。在松软土质中，挖沟犁自重较大将下陷深度过大，或挖沟速度不易控制，进而损伤海管。在硬质土质中，所需挖沟拖曳力较大，施工母船动力及拖曳缆强度受到挑战，并影响挖沟效率。根据实际土壤环境，调整浮箱浮力，改善挖沟犁挖沟姿态和作业效率。

事实上，要精确实现以上3项功能，需要一套较为复杂的动力学、土壤力学仿真及实验过程，国内目前自产的拖曳式水喷犁都只能用于浅水简易开沟，基本上不具备上述3项复杂控制功能。导致拖曳作业过程的开沟埋缆质量无法保证，甚至损伤电缆管道。相反的，具备以上3项功能的拖曳式挖沟机，特别是深水管道或者深水光缆埋设拖曳式挖沟机造价也比较昂贵。

二、典型应用工况和影响作业的因素

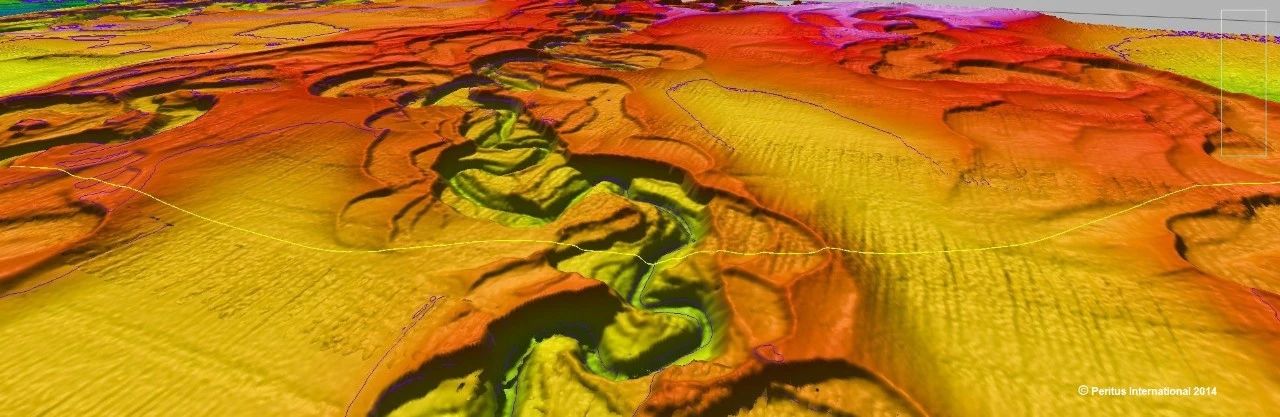

挖沟机作业深度可以分为：500米及以下的近海和浅海海域，此深度海域洋流较大，且复杂多变，地质情况变化较多，可能遇到砂岩，珊瑚礁底质，但地形情况较为平坦，常处于大陆架上；1000米至1500米的中等深度海域，常处于大陆坡上，往往会遇到坚硬的花岗岩；2000米至3000米或更深的海域，此深度海域洋流相对较小，但地形情况较为复杂，位于大洋底部。

中国沿海风电场区域的海底底质以软质砂土、黏土居多，从南到北约70%为砂质土壤，土壤强度多在20~25kPa；浙江、上海部分风场、渤海湾大部分风场以及广西钦州外海为软质稀泥，占比约28%，土壤强度小于10kPa；福建和广东揭阳局部风场底质为坚硬的黏土，约占2%，土壤强度超过150kPa。目前中国沿海风场建设以潮间带风场和近海风场居多，潮间带水深一般小于10米，近海（最远距海岸线20公里）区域水深在10~50米之间，少数深远海项目在距离海岸线超过20公里的区域，水深超过50米。

三、挖沟机的选型建议

履带行进式挖沟机因其具备优异的改装能力，在欧美近海施工作业中广泛应用。标配冲射工作模块，常用于水深在10-500米范围内的海域及一般黏土及砂土属性的、土壤剪切力在10-200kPa的海床。其显著优点是埋缆速度快，埋缆深度大，水射流液化土壤让电缆自沉降或采用力反馈的压缆器，可以将电缆损伤的风险降到最低，其次是可以用于线缆的修补和多次开挖。面对较硬的海床，可更换或增加机械式开沟作业撬，尤其是岩石质海床，面对过软的海床，需要增加一些浮力措施减少机器的水中重量。履带行进式挖沟机可同时满足边铺边埋和现铺后埋两种作业模式。

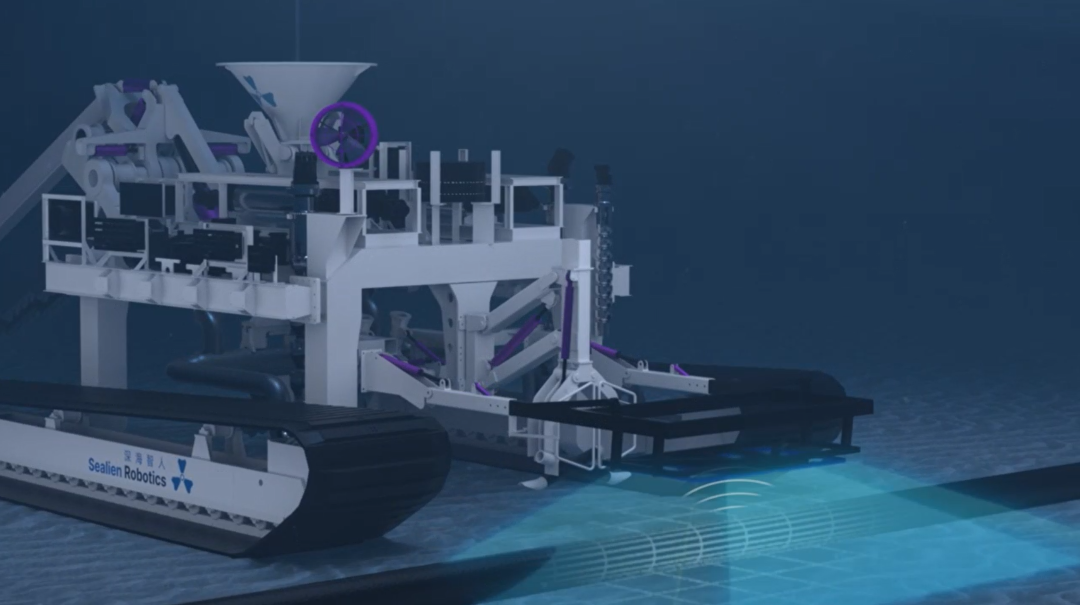

 图   履带行进式挖沟机开启传感器寻找电缆

拖曳式挖沟机一般用于海底底质强度适中的场合，若土壤抗剪切强度过低，则挖沟机在自重和拖曳力双重合力作用下也容易下陷或侧倾，需要反复调整滑靴高度和浮力大小，影响施工效率；若土壤抗剪切强度较高，则容易损伤海缆，且有更加适合的机械式挖沟机针对硬土层，所以拖曳式挖沟机在较软质海床（如沙质、泥质）上表现良好，但在较坚硬的碎石质海床上效率将大打折扣。数据指出，V型开沟犁能够在10-600 kPa及以下的黏土、砂土条件下进行破土开沟, 矩形开沟犁能够在10-350 kPa及以下的黏土、砂土条件下进行破土开沟。因此拖曳式挖沟机总体上算是一种适用土壤强度较广的设备类型，囿于拖曳式挖沟机的结构特点，理想的施工场景是土壤承载力适中、长距离连续埋设且全程工况较稳定，管缆路径较少拐弯，当以上条件均确定时，拖曳式挖沟机可极为高效的完成施工任务，绝大多数拖曳式挖沟机只能满足边铺边埋作业。

可悬浮式挖沟机由于安装了浮力材料，具有更轻盈的水下重量，并配置各向推进器，具有更为灵活的水下机动性，可弥补履带行进式挖沟机不能跨悬作业、不能开展深水作业的不足。其更适合在深度超过1000米的深海海域适用，开沟组件类型的选择上既有冲射开沟工作撬也有机械开沟工作撬，工作埋深一般最大不超过3米。同时可悬浮式挖沟机造价更高，操作更为复杂，部署维护较麻烦，需要在水面母船上配备具备波浪升沉补偿功能的特殊收放系统。可悬浮式挖沟机可同时满足边铺边埋和现铺后埋两种作业模式。

综合来讲，海底管缆埋设施工作业主要受到海底地质条件、作业水深、埋设目标、水文特征等因素影响，同时需要考虑施工效率和经济性等，再选用合适的机型。实际上没有一种机型能够适用所有环境、作业工况，需要考虑多方面的因素。如果遇到选择困难症，不妨同深海智人交流一下，会给到你最专业的建议。
